导语

“阀门动作太慢，工艺参数全乱套？”“供应商给的时间不准，现场调试总返工？”——这是不是你日常工作中的真实写照？别慌！我刚在PPT里埋了个“宝藏工具”：阀门动作时间计算器，帮你3步算出理论动作时间，直接甩给供应商核对，效率翻倍！今天就来拆解它的用法和隐藏知识点，全是干货，建议收藏！

链接直达：

 https://tool.paperfancy.cn/engineer-calculation/valve-actuation-time

一、为什么你需要这个“阀门动作时间计算器”？

日常工作里，阀门和管道是“老熟人”，但选阀门时最头疼的就是“动作时间”——快了可能冲击管道，慢了耽误工艺节奏。以前要么凭经验估算，要么反复问供应商要数据，耗时又被动。现在好了，输入几个关键参数，就能算出理论动作时间，供应商给的清单直接对照，不踩坑！本文仅仅针对气动阀门，电动阀门不在讨论范围内。

二、手把手教你用：核心逻辑+5大注意事项

▍核心逻辑：算的是“理论值”，但够用了！

先划重点：计算结果≠实际动作时间，但绝对是“靠谱参考”。实际时间会受阀门特性（比如密封材质）、阀座涂层磨损、管路阻力（弯头多不多）、甚至现场气压波动影响。但作为选型初筛，这个理论值足够帮你判断“供应商给的数据靠不靠谱”。

▍适用场景：角行程阀门直接用，直行程需“打个折”

目前PPT主要针对角行程阀门（比如蝶阀、球阀）计算松祚时间，操作更简单。如果是直行程阀门（比如截止阀、闸阀），可以用同一套公式，但要乘个“修正系数”（具体系数还需要根据工程经验进行反复测算，另外每家阀门厂，对应的系数也不尽相同）。

▍单作用vs双作用：一个“带弹簧”，一个“纯气动”

• 单作用阀门（弹簧复位型）：进气快、排气慢！为啥？弹簧复位力远小于气源推力，排气时只能靠弹簧慢慢拉回去。想缩短排气时间？可以加“快排阀”（相当于给排气开个“绿灯”），但咱们的公式没算考虑这个，默认是“自然排气”。

• 双作用阀门（无弹簧，靠气源双向驱动）：没有弹簧“拖后腿”，动作时间通常比单作用短10%-30%，适合对响应速度要求高的场景（比如ESD紧急切断），或者大推力小尺寸执行器的场景。

▍想调快/调慢？2个小技巧藏在这里

• 嫌动作慢？试试“增压”：供气压力越高，气源推力越大，动作越快（本质是仪表气通量增加了）。但注意！阀门能不能“推得动”，关键看最低供气压力（比如工程上常设4barg）——低于这个值，阀门可能“罢工”。

• 嫌动作太快？装“调速阀”：进气速度过快会导致阀门“猛冲”，可能损坏阀芯。这时候在气路加个调速阀，控制进气流量，就能稳下来（公式同样不考虑这个情况，实际用的时候记得留意）。

▍Cv vs Kv：别搞混这两个“流量密码”

• Cv：美标单位，加仑每分钟，对应“psi压力”（1 psi≈0.07 bar），常用在液体管路。

• Kv：欧标单位，立方米每小时，对应“bar压力”，气体管路更常见。 记住：换算关系是 1 Cv≈1.17 Kv，选阀门时看清参数表，别张冠李戴！

三、实战案例：用计算器省下2天调试时间

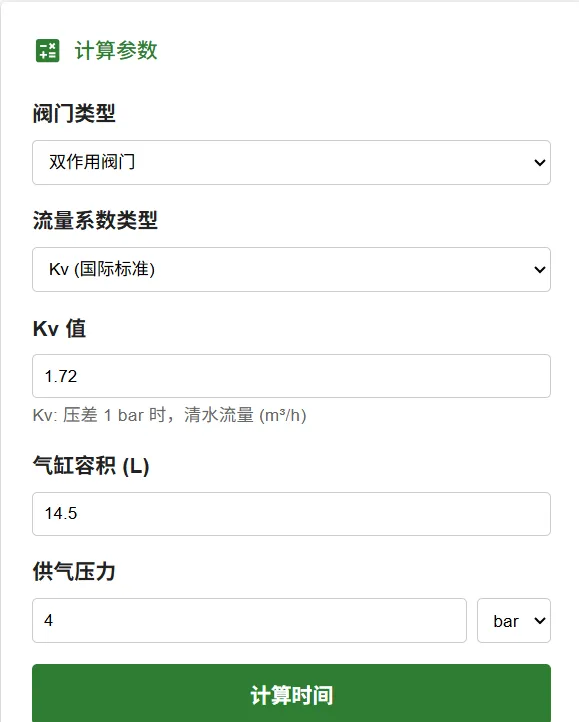

如果车间换一批气动蝶阀，以前要等供应商寄样本、打电话确认动作时间，至少2天。现在用计算器输入Cv 、Kv值、供气压力、动作类型，1分钟算出理论时间，直接让供应商按这个时间供货。

四、最后划重点：这些“坑”别踩！

1. 单作用阀门排气慢是常态，别硬怪供应商，加个快排阀就能解决，花小钱办大事；

2. 供气压力不是越高越好，先看阀门铭牌上的“最低工作压力”；

3. 直行程阀门记得用修正系数，别直接套角行程的公式；

4. 计算结果存好，下次同类项目直接复用，效率翻倍！

5. 如果追求经济，优先选择双作用阀门，推理大，气缸占用空间少；

6. 个别大尺寸主蒸汽管路阀门优先考虑电动阀门，选择铠装电缆，如果继续选用气动阀门，一方面阀门执行器会非常大，另一方面高温有可能会烧坏气管路。选用电动阀门，也意味着成本上升，需要客户去平衡整个项目支出。

7. 真空压榨，管道阀门需要1s动作，首选气动蝶阀，经济又省心。

结语

这个小工具看似简单，却能帮你告别“拍脑袋选阀”“反复扯皮供应商”的低效模式，让你与供应商高效对话。赶紧打开PPT用起来，下次选型会直接甩出“理论动作时间表”，同事都得夸你“专业”！
